扭环式称重传感器/五位单显表的功能及简单故障分析检测

五位单显表的功能及简单故障分析检测
一：功能
    输入信号:mv量
输出信号：可清零、峰值、谷值显示
二：故障分析
1若仪表数据乱跳或仪表显示溢出请首先检查传感器线有无接好、信号线有无接错或传感器是否过载导致无法恢复
2若仪表显示偏小或偏大请查看仪表参数F-r设置是否正确
3若仪表带多个传感器，请先确认所有传感器量程是否一致、灵敏度是否接近，再把传感器正确接线并把灵敏度调一致再工作
4若仪表上电不显示，请先查看仪表接线，若接线正确请确认仪表电源线是否完好，最后确认内部排线是否接牢
5若仪表报警输出不正确，请查看仪表内部设置，报警方式不正确或报警灵敏度设置过大超过报警值
6若传感器每次加载同一重量仪表显示不一致，请检查传感器零点是否漂移或者传感器没有正确安装好
7若仪表带多个传感器，分别给每只传感器加同一重量，仪表显示不一致或相差很大，请检测传感器灵敏度、量程是否一致，安装是否正确，找中心、找水平
8若仪表在工作时显示Error，请检测仪表设置是否出错或者传感器接线是否正确及传感器信号线是否断裂
9若客户检测不出仪表的变送输出，请确定选配功能是否加上或确认客户检测设备是否完好及接线正确与否

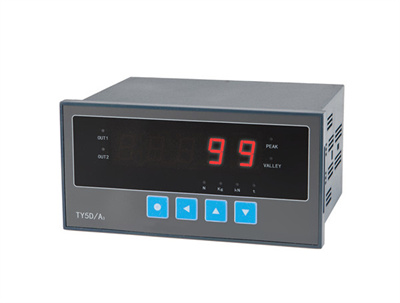

TY5D/A3接线方式为：
13脚接信号正（绿色）；
14脚接信号负（白色）；
15脚接电源正（红色）；
16脚接电源负（黑色）。
附：五位单显校准方法
当仪表基本参数设定完成后，就可以进行校准了。
假设传感器为TJH-4B,量程为30T。用户加载设备可以加载15T货物时，按照T为单位，可以如下标定：
一、            参数设置： 设为00.000； 设为30.000; 设为2。
二、            标定方法
基本标定：首先按 清零，然后加载15T，仪表显示如果不准显示ABCDE，可以把仪表的放大系数 进行改动，如下：原 的值乘以15000再除以ABCDE，得到的新值输到仪表里即可。同样如果卸载完仪表不回零，可再进行1到2次基本标定即可标定完成。
*标定时，请记住在标定界面内完成，不要在峰值或谷值状态下完成；即仪表右边框两个LED灯都不亮的状态。
仪表标定零点
仪表标清零的方法有：
①手动清零，即按一下 (断电不保存)；长按 三秒,(断电保存)。
 ②上电清零。如果在传感器不加载的情况下，仪表上电显示不为零，比如显示为ABCDE时，可修改 进行校零。把原来的 的值减去ABCDE的新值输入到仪表里即可。

*清零时，请记住在标定界面内完成，不要在峰值或谷值状态下完成；即仪表右边框两个LED灯都不亮的状态。
