轴销传感器/TJH-9轴销传感器

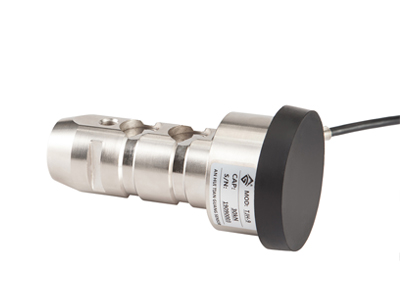

■   TJH-9A 轴销式传感器

轴销传感器体积小巧，安装方便。适用于港口、码头货物计量及启闭机、起吊设备的安全检测。

额定载荷 Rated Load

50T

综合精度 Comprehensive Precision

0.5(线性+滞后+重复性)

灵敏度 Sensitivity

1.0mV/V

蠕变 Creep

±0.05 %F·S/30min

零点输出 Zero Output

±1 %F·S

零点温度影响 Temperature Effect On Zero

±0.05 %F·S/10℃

输出温度影响 Temperature Effect On Output

±0.05 %F·S/10℃

工作温度 Operating Temperature Range

-20℃～+65℃

输入阻抗 Input Resistance

750±15 Ω

输出阻抗 Output Resistance

700±5 Ω

绝缘电阻 Insulation Resistance

>5000 MΩ

安全过载 Safe Load Limit

150% F·S

供桥电压 Bridge Voltage

建议 10VDC

材质 Material

合金钢或不锈钢

Alloy Steel or Stainless Steel

传感器接线方式

Load Cell Mode of Connection

输入+ ：红  Input +  ：Red

输入- ：黑  Input -  ：Black

输出+ ：绿  Output + ：Green

输出- ：白  Output - ：White
