电力覆冰传感器中一种电力电缆覆冰在线监测拉力传感器装置的制作方法

本实用新型所要解决的技术问题是针对上述的技术现状而提供一种结构简单紧凑、通用性高、安装方便的电力电缆覆冰监测拉力传感器装置。

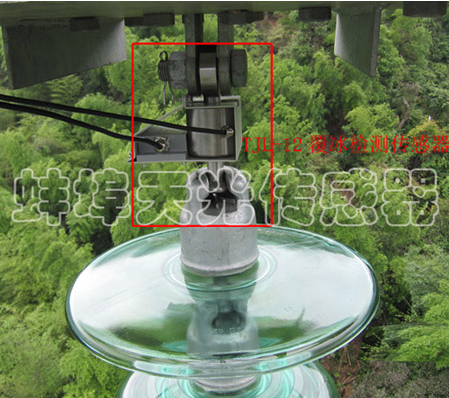

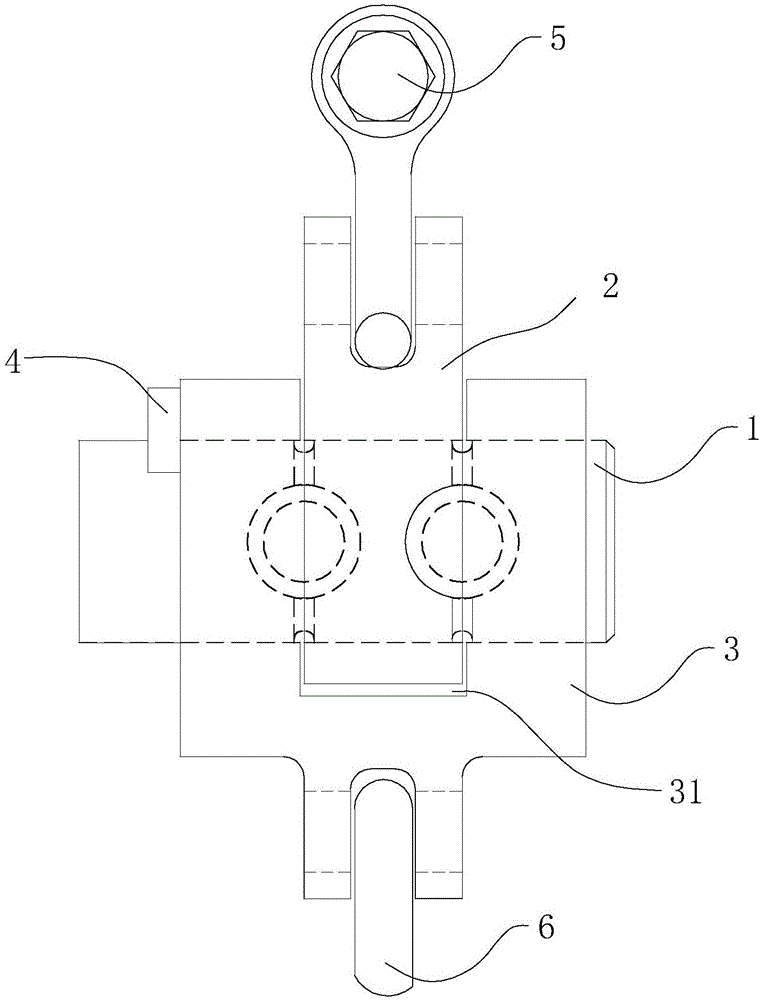

用新型解决上述技术问题所采用的技术方案为：一种电力电缆覆冰监测拉力传感器装置，其特征在于：包括从上至下依次连接的上连接件、电力覆冰传感器和下连接件，其中传感器为轴销传感器，上连接件的下部插接在下连接件的上部，上连接件的下部与下连接件的上部分别开设有供传感器穿置的贯穿孔，轴销传感器穿置在贯穿孔中形成双剪切变形，上连接件的上端和下连接件的下端分别与电力金具相连接。

作为改进，所述下连接件的上端中部凹设有供上连接件的下部插置的U型凹槽，贯穿孔开设在U型凹槽的两侧中部以及上连接件的下部中间位置，贯穿孔的形状尺寸与传感器相匹配，传感器穿过贯穿孔两端伸出于下连接件外。

进一步，所述传感器的一侧开设有一卡槽，传感器插入上连接件和下连接件后，卡槽正好位于下连接件的外侧，卡槽内插置有与下连接件的外壁相抵用于防止传感器转动的卡板，卡板插置在卡槽内通过螺钉与下连接件固定。

作为改进，所述传感器包括弹性体、设于弹性体上与惠斯通电桥连接的应变计和电缆线，弹性体的前后两侧对称凹设有左右二个应变孔，孔内形成均匀的应变区，应变计贴于通过粘贴的方式设置在应变孔内。

进一步，所述左右二个应变孔的中心线正好位于上连接件的左右两侧，在应变孔的开口处焊接有凹膜片，并灌封胶水密封。

进一步，所述上连接件的上端设有与第一电力金具相连接的凹槽，第一电力金具的下端插接在凹槽内通过固定销连接固定。

最后，所述下连接件的下端成型有与第二电力金具相连接的U形连接耳，第二电力金具插接在U形连接耳中通过连接销连接固定。

与现有技术相比，本实用新型的优点在于：改变了传统针对某个金具来制作成电力覆冰传感器的方式，针对同种量程线路，可通过上、下连接件的改变即可适应不同的连接结构，传感器保持不变，使得结构简单，现场安装方便，同时通用性高，传感器的规格尺寸可控制在很少数量范围内，后续管维护更换也只需更换轴销传感器；另外，轴销传感器受力方向不变，无需通过间接换算，测量精度高。
