输电线路覆冰在线监测拉力传感器性能测试

作者：电力覆冰传感器　来源：本站原创　发布：2020年5月5日　修改：2023年4月26日　所属分类：新闻中心　访问统计：968

       输电线路覆冰在线监测拉力传感器性能测试 ：为实现基于输电线路覆冰的光纤Bragg光栅拉力传感器的性能分析,设计了一个量程为50kN的拉力传感器对其进行校准实验.通过实验中解调仪的中心波长和实验拉力机产生的拉力值进行线性拟合,求出该光纤Bragg光栅传感器的静态性能指标参数.结果表明:光纤传感器的灵敏度为28.9N/nm,线性度为0.91%FS,迟滞误差为0.54%FS,零点漂移小。

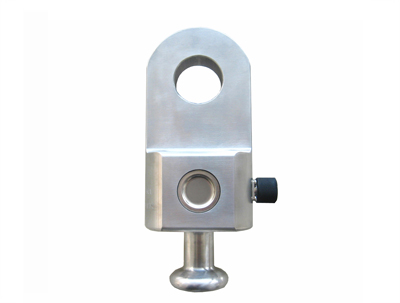

 不锈钢覆冰在线监测拉力传感器出厂检定标准:

综合精度  0.2 (线性+滞后+重复性)

蠕变    0.05% F·S/30min

零点输出    ±1% F·S

零点温度影响  ±0.1% F·S

输出温度影响  ±0.1% F·S

测试温度     -20℃~+65℃

绝缘电阻     ＞5000MΩ

安全过载   120% F·S    材质: 特种不锈钢 17-4PH

防护等级：IP66

输出方式：数字信号Ｖ
